⚙️ Ficha Técnica — TV Philips Q552.2E

📦 Chasis / Versión: Q552.2E
🖥️ Panel: LK315D3LA63

💡 Retroiluminación (LED Backlight):

• 🔌 Controlador de LED: Integrado en la fuente de alimentación

• ⚙️ Driver PWM LED: DDA009

🔋 Fuente de Alimentación (Power Supply): DPS-93BP

• ⚡ Controladores PWM: FSQ510, FAN7621B

• 🔧 MOSFETs: 1A31CP, 1A35CN

🧠 Placa Base (Main Board):

• 🔹 Modelos: 313926868651 / 313929711911

• 🔸 IC Principales:

  • PNX85537

  • ST1S10PH / ST1S10B (x8)

  • TPA3123D2

  • TPS53126PW

• 🧩 Código de Placa: TH2603

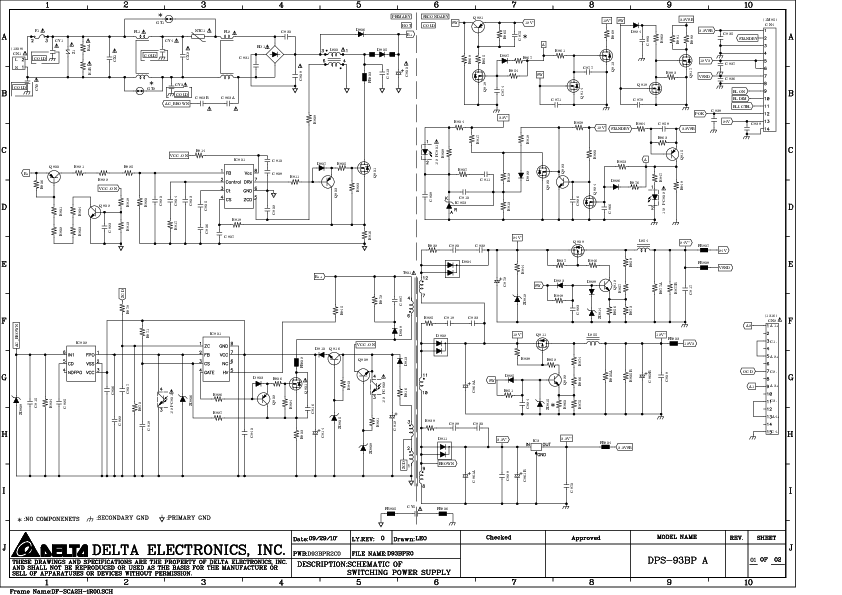

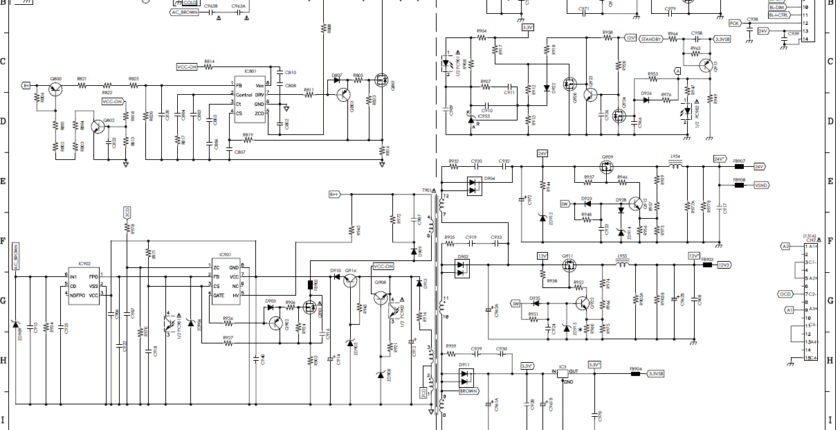

Phillips-Diagrama-Fuente-de-poder-delta-dps-93bp.pdf

247.04 KB

Descargar
